PCI por transferência térmica

No capítulo anterior aprendemos a produzir um esquemático de circuito e gerar a impressão do layout dele a partir do software Protheus. Agora nós vamos fazer a transferência térmica do layout impresso para a placa, efetuar a corrosão, a furação e a soldagem dos componentes.

Para tudo isso seu laboratório precisa ser incrementado.

Lista de Compras
  • Percloreto de Ferro
  • Placa de Fenolite
  • Caneta para PCI
  • Furadeira (para fenolite)
  • Serra (para fenolite)
  • Palha de aço
  • Recipiente plástico com tampa
  • Ferro de passar roupa
  • Fita crepe
Bom, antes que você saia gastando por aí. Vamos a uma breve explicação dos materiais:

Placa Virgem para Circuito Impresso

As placas virgens para circuito impresso podem ser encontradas em diversos tamanhos e modelos. Nós iniciaremos com uma simples placa de fenolite face simples 10x10 cm. Você pode comprar uma placa maior e cortá-la aos pedaços conforme a necessidade.

Você notara que um lado da placa é cobreado, isto é, coberto por uma camada de cobre e do outro não. Basicamente, o lado cobreado é onde faremos as trilhas e as solda e o outro lado é chamado usualmente de lado dos componentes.


Percloreto de Ferro


O percloreto de ferro é usado para corroer a parte cobreada da placa onde não haverá trilhas de condução. Para criar placas de circuito impresso, portanto,  deve-se utilizar uma substância resistente ao percloreto de ferro, para que quando em contato com a solução, fiquem preservadas as trilhas e partes desenhadas e sejam corroídas somente as demais partes.

O percloreto é comercializado em duas apresentações: Em pó e líquido. O produto líquido já vem pronto para ser utilizado e o em pó precisa ser diluído em água antes de ser utilizado.




Na diluição do produto na sua apresentação em pó, devem-se seguir as recomendações da embalagem. Normalmente, 1 kg de pó dilui-se em 3 litros de água. Você não precisa diluir tudo de uma vez, podendo fazer conforme a necessidade.
Nas duas apresentações, pó e líquido, é interessante ressaltar que o percloreto pode ser reaproveitado. Basta guardá-lo após o uso em um recipiente de plástico ou vidro fechado.


Ferramentas para Trabalhar com PCI

Você precisa incrementar um pouco mais seu laboratório. Pesquise bem os preços antes de comprar e veja se não pode reaproveitar alguma coisa que já possua.

  • Furadeira manual específica para PCI ou então uma mini-furadeira ou micro-retífica ou ainda uma furadeira de bancada. Furadeiras de impacto profissionais são robustas demais para este trabalho. Afinal, a maior parte do tempo as furações usarão brocas de 0,9 mm ou 1 mm.
  • Você precisará de uma caneta para PCI que, na verdade, é a mesma caneta de tinta indelével que se usa em CDs e DVDs.
  • Uma régua e caneta de corte para você cortar apenas uma área de placa que precise.
  • Um suporte de PCI para facilitar a etapa da soldagem.
  • Um recipiente de plástico ou vidro com tampa para corrosão. Pode ser uma destas bacias plásticas que você encontra em loja de utilidades. Ela deve ter tamanho suficiente para caber suas placas.
  • Ferro de passar roupa . Não precisa ser novo. Você até pode usar o da patroa se ela não se incomodar.




Você também pode encontrar kits como esse abaixo com todos os apetrechos em uma única caixa:

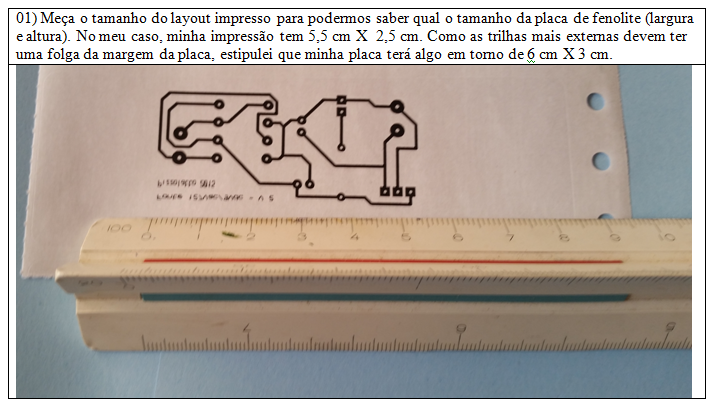

Agora vamos produzir nossa primeira PCI:





















Muito bem! Parabéns! Você produziu seu primeiro circuito impresso funcional. Você precisará desta fonte em outros circuitos e vamos utilizá-la , inclusive, quando estivermos estudando microcontroladores como o arduino e que precisam ser alimentados com 9V.


Autor

Marcos Pizzolatto
